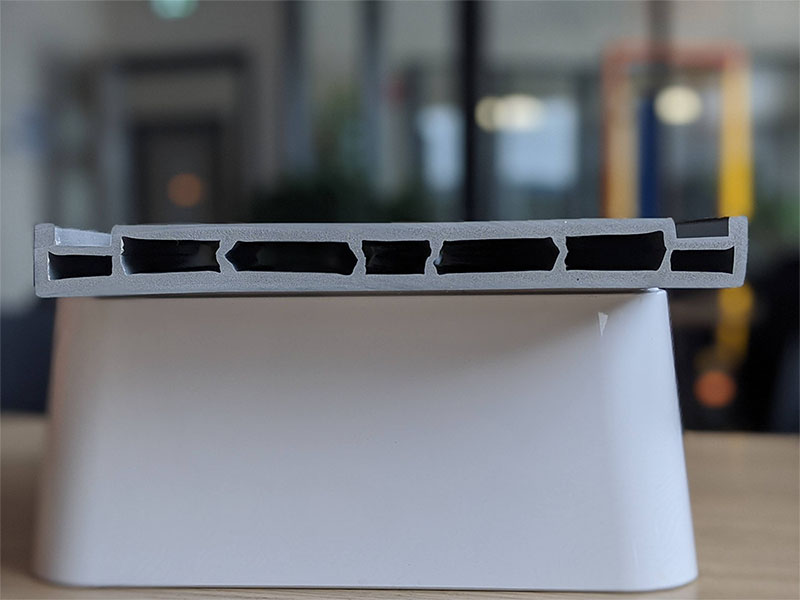

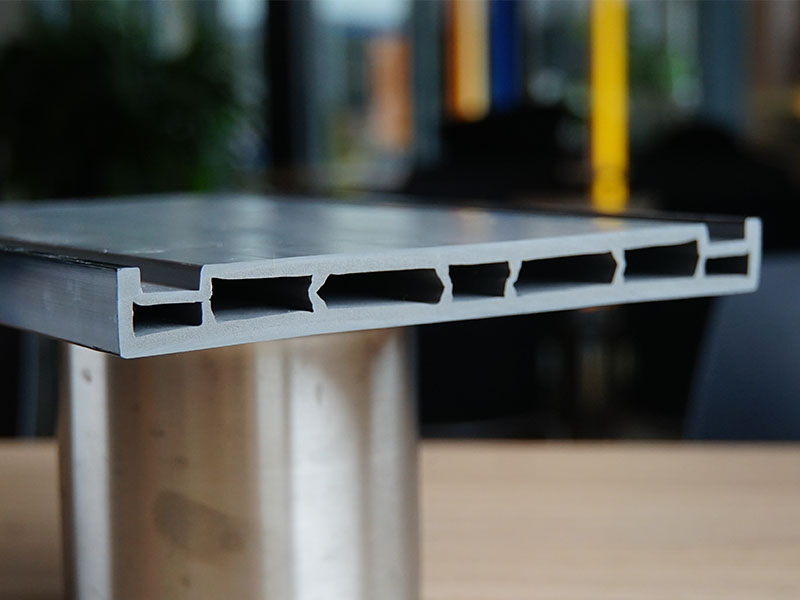

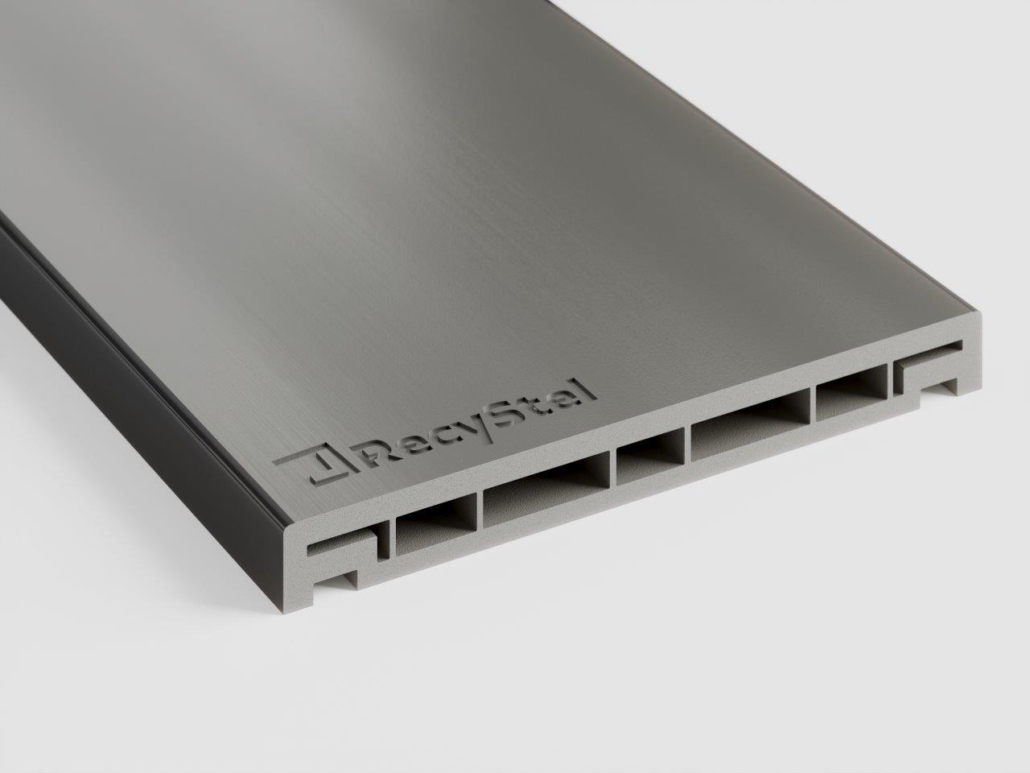

R-2005

Specificaties R-2005

• Gemaakt uit 100% gerecycled pvc
• In lengtes van 6 meter
• Minimale doorbuiging, extra sterk
• Gemakkelijk op maat te zagen
• Eenvoudig te schroeven
• Met onopvallende zwarte coëxtrusielaag
• Dagmaatopening simpel aan te passen. Geen strip of hoeklijn nodig om kopse kant af te werken.
• Volledig waterbestendig, kan niet rotten
• 40% betere isolatie waarde t.o.v. normale kunststof profielen.

Hoe monteer je de R-2005

Afdichting op het binnenblad
Plaats een afdichtingband tussen het Recystel stelkozijn en het binnenblad. Houd hierbij de voorschriften van het gebruikte afdichtingband aan.

Stellen
Het stelkozijn moet haaks en te lood gemonteerd worden. Als het binnenblad niet te lood is, moet het stelkozijn zodanig worden uitgevuld dat deze wel te lood staat. De ruimte die ontstaat afdichten met purschuim. Opletten dat alle stijlen en dorpels recht gemonteerd worden.

Vastzetten
Begin 150 mm uit de hoek, daarna de bevestigingspunten maximaal 500 mm uit elkaar. Bij zware belasting wel meer schroeven gebruiken, maximaal 300 mm uit elkaar. Als schroef adviseren wij SFS FB-SK-T30 of gelijkwaardig.

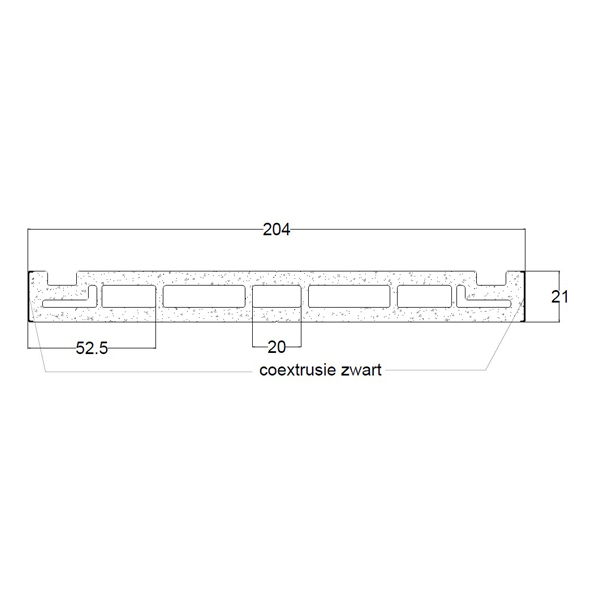

Details

R-2005_Basisprofiel.pdf (498 downloads)
R-2005_Basisprofiel.dxf (159 downloads)
R-2005_basisprofiel_DXF_02.dxf (147 downloads)
R-2005_bovendetail_02.pdf (390 downloads)
R-2005_bovendetail_DWG_02.dwg (166 downloads)
R-2005_bovendetail_DXF_02.dxf (125 downloads)
R-2005_Aluminium_Bovendetail_02.dwg (180 downloads)
R-2005_Aluminium_Onderdetail_02.dwg (168 downloads)
R-2005_Aluminium_Zijdetail_02.dwg (184 downloads)
